Microzonage sismique à Saint-Quentin : Caractérisation des effets de site selon l'Eurocode 8

Saint-Quentin culmine à 98 mètres d'altitude sur le plateau picard, à 150 km de Paris. La ville compte plus de 53 000 habitants et s'inscrit en zone de sismicité 2, dite faible, selon le décret 2010-1255. Ici, le microzonage sismique ne répond pas à une menace de grands séismes. Il répond à un aléa modéré mais réel, amplifié par les géologies superficielles. Les alluvions de la Somme et les limons quaternaires masquent la craie séno-turonienne. Ces couches molles piègent les ondes sismiques. Un séisme de magnitude 5 à 50 km peut générer des accélérations locales supérieures à celles prédites par le zonage régional. C'est toute la problématique des effets de site lithologiques. Sur un ERP ou un immeuble de grande hauteur à Saint-Quentin, le bureau d'études doit justifier le spectre de réponse élastique retenu. Nous réalisons ce microzonage sismique en combinant mesures géophysiques et modélisation numérique.

Un Vs30 inférieur à 180 m/s dans les limons de Saint-Quentin peut imposer un coefficient de site S=1.4, majorant l'accélération de calcul de 40%.

Nos domaines de service

Démarche et périmètre

Le climat semi-océanique de Saint-Quentin maintient une nappe phréatique haute dans les limons. Cette saturation permanente modifie la vitesse des ondes de cisaillement Vs. Un Vs30 mesuré à 200 m/s en période humide peut chuter à 170 m/s après un hiver pluvieux. La norme NF EN 1998-1 impose de caractériser ce paramètre sur au moins 30 mètres. Nous utilisons la méthode MASW active et passive pour obtenir un profil Vs fiable. Les essais au puits d'inspection permettent de calibrer les modèles géotechniques avec des échantillons intacts. Pour les sols saturés, le risque de liquéfaction sous séisme de référence est évalué selon la méthode de Seed & Idriss. Le microzonage produit une carte d'accélération spectrale à 0.3 s et 1 s, indispensable pour dimensionner les fondations. Un essai CPT fournit la résistance de pointe nécessaire au calcul du potentiel de liquéfaction.

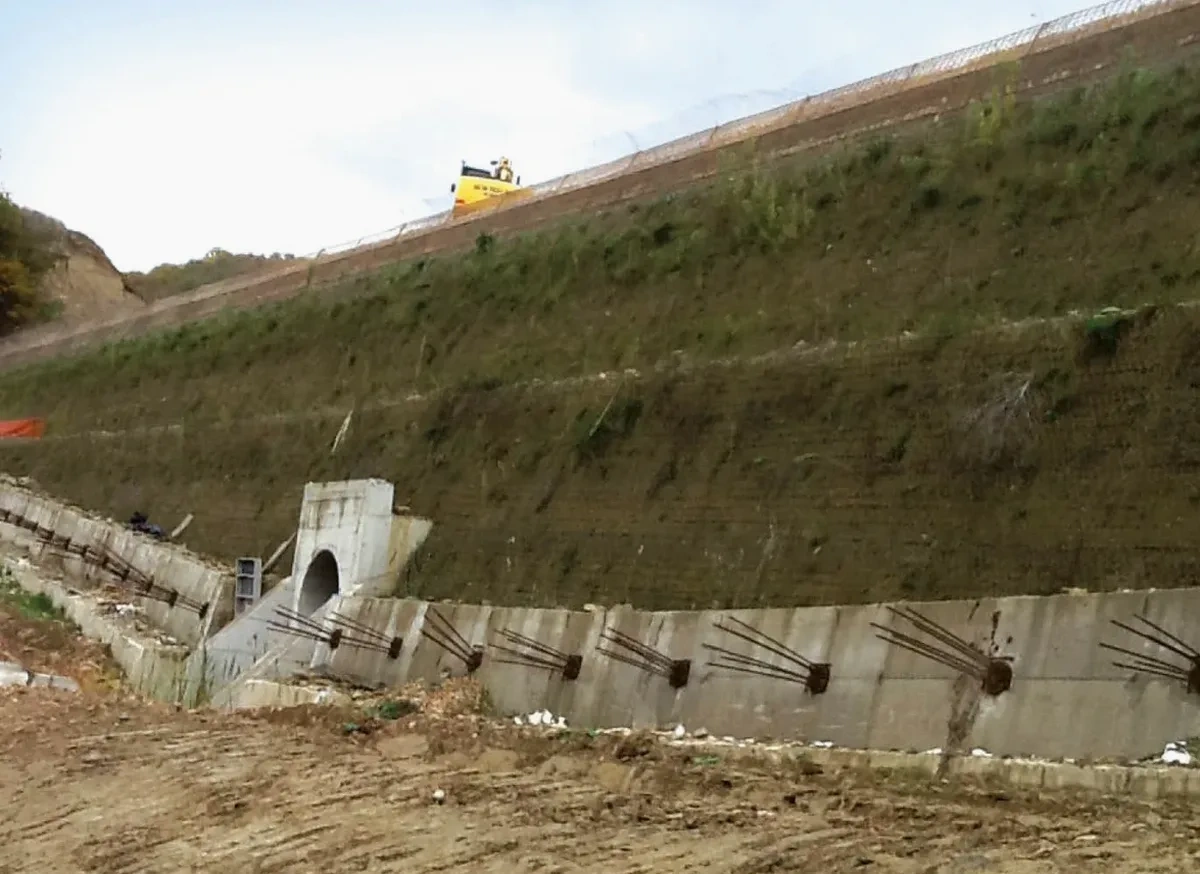

Microzonage sismique à Saint-Quentin : Caractérisation des effets de site selon l'Eurocode 8 — Image technique — Saint-Quentin

Considérations locales

L'accélération nominale de 0.7 m/s² en zone 2 est un minimum réglementaire. Les limons de Saint-Quentin, avec un Vs30 parfois inférieur à 180 m/s, déclenchent un coefficient de site S jusqu'à 1.4. L'accélération de calcul passe à 1.0 m/s². Une étude géotechnique classique sans volet sismique ignore cette amplification. Le risque est double : sous-estimation des efforts tranchants en base de structure, et liquéfaction potentielle des sables lâches sous nappe. Sur un IGH ou un bâtiment de classe III, le contrôleur technique exigera le rapport de microzonage sismique. L'absence de cette justification bloque le permis de construire.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Cadre normatif

NF EN 1998-1 (Eurocode 8) : Calcul des structures pour leur résistance aux séismes, NF EN 1998-5 : Fondations, ouvrages de soutènement et aspects géotechniques, Décret n° 2010-1255 du 22 octobre 2010 portant délimitation des zones de sismicité du territoire français, Arrêté du 22 octobre 2010 relatif à la classification et aux règles de construction parasismique

Paramètres de référence

Paramètre	Valeur typique
Profondeur d'investigation	30 à 50 m selon classe d'ouvrage
Méthode géophysique	MASW 1D/2D, H/V bruit de fond
Paramètre mesuré	Vs30, courbe de dispersion, fréquence propre
Norme sismique	NF EN 1998-1 (Eurocode 8) et annexe nationale
Zonage réglementaire	Zone 2 (aléa faible), ag = 0.7 m/s²
Classes de sol	Classe A à E selon EC8, identification locale
Rapport fourni	Spectre de réponse, carte PGA, Vs30, rapport liquéfaction

Questions courantes

Quel est le coût d'une étude de microzonage sismique à Saint-Quentin ?

Le budget pour un microzonage sismique à Saint-Quentin se situe entre 3 390 € et 16 210 €. L'écart dépend de la surface à couvrir, du nombre de profils MASW nécessaires et de la complexité du modèle géologique. Une campagne légère avec 3 profils MASW et un rapport standard se situe dans la fourchette basse. Un projet avec modélisation 2D, mesures H/V et analyse de liquéfaction complète atteint la fourchette haute.

Quelle norme régit le microzonage sismique en France ?

La norme NF EN 1998-1, dite Eurocode 8, définit les règles de calcul parasismique. L'arrêté du 22 octobre 2010 fixe la classification des bâtiments. Le microzonage sismique doit respecter la clause 3.1.2 de l'EC8 pour la définition de l'action sismique et l'annexe nationale française pour le choix des paramètres de site.

Pourquoi Saint-Quentin est-elle concernée alors qu'elle est en zone de sismicité faible ?

La zone 2 impose des règles parasismiques pour les bâtiments de classes II, III et IV. Saint-Quentin repose sur des limons et alluvions dont la vitesse Vs30 peut descendre sous 180 m/s. Ce contraste d'impédance avec la craie sous-jacente amplifie les ondes sismiques. Un séisme modéré en profondeur peut générer en surface des accélérations supérieures à l'accélération nominale de 0.7 m/s². Le microzonage permet de quantifier cette amplification locale.
